饲料厂异味处理工艺流程

[复制链接]
发表于 2017-9-1 09:48:17 | 显示全部楼层 |阅读模式
  目前安监局组织对饲料企业检查,饲料厂生产过程中产生的异味不符合环保要求,需要采取措施,消除异味,达到环保要求。现将饲料厂的异味处理工艺流程介绍给大家,供各位同行参考。

  一、饲料厂异味(废气)处理目标:

  本工程设计废气排放指标符合 GB14554-93« 恶臭污染物排放标准 » ,

  GB16297-1996《大气污染物综合排放标准》,实现达标排放;符合节能减排、

  清洁生产,环保高科的原则,治理后排放指标见下表:

  二、具体流程图及方案

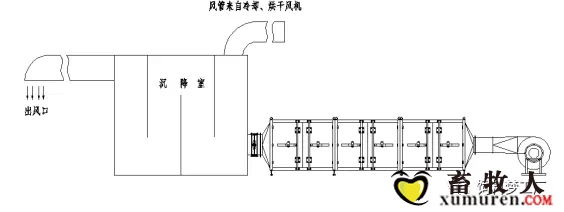

  1、流程图:

  引风机 --微波等离子废气净化除臭—沉降室-出风管道--达标排放。


  2、饲料厂异味(废气)处理方案:

  系统一:2 楼、4 楼集中风量处理设计:130000m3/h。

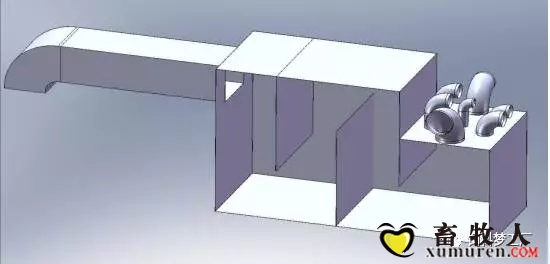

  1、现场车间三楼平台 65 平米的空地(13m*5m),在此平台上搭建一个沉降室(12m*4*7m)高度升到高出 4 楼车间平面约 1.5 米的位置,4 楼车间 4 台冷却风机出风管通过一根 1.2 米的圆管收集到沉降室。4 楼车间 2 台粉碎机风网通过一根 0.8 米的圆管收集到沉降室。二楼平台上 2 台烘干机风机通过延长管道接入沉降室。二楼 2 台膨化机现场生产产生的部分蒸汽在膨化机上方做 2 吸风罩,通过 5.5kw 引风机集中收集到沉降集中处理。

  2、以上气体全部收集到沉降室(沉降室我们设计了专门的风道,可以帮助减低粉尘,在边上我们设计了检查门,方便清理卫生),同时我们在沉降室上方配置可以处理 130000m3/h 的《微博等离子废气净化设备》2 台,同时把活性氧和羟基送入沉降室里面充分反应后达标排放。

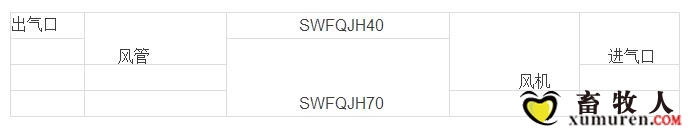

  饲料厂异味处理设备选型:

  现场异味处理设备:总设计风量:130,000 m3/h,。

  设备规格型号:SWFQSJH40(立式结构);处理设备数量:1 台,处理设备体积:5200mm*1000mm*1400mm,对接法兰口。输出功率: 16KW。

  设备规格型号:SWFQSJH70(立式结构);处理设备数量:1 台,处理设备体积:9100mm*1000mm*1400mm,对接法兰口。输出功率: 42KW。


  系统二:5 楼 2 台超微及风网处理

  一、风量设计:16000m3/h。

  1.在 5 楼夹层有 2 台超微机风机通过屋顶朝天排放。在楼面做一不锈钢沉降室

  (6m*2m*3m)把现有 2 条风管接入沉降室充分与我们设备送入的活性氧和羟基充

  分反应后达标排出。此处设备放在 5 楼夹层风机旁边,我们的气体管道通过设备

  管道在现有的孔洞连接到沉降室即可。

  二、异味(废气)处理设备:

  现场废气处理设备:总设计风量:20000 m3/h,。设备规格型号:SWFQJH20

  (卧式结构);处理设备数量:1 台,处理设备体积:2600mm*1300mm*1400mm,对

  接法兰口。输出功率: 12KW。

  系统三:电控部分(中控室控制)

  1.为有效控制风量对生产没有影响,我们在每根管道加装电动阀门,防止在生产

  线没有同时开的时候有风量倒灌现象而影响生产。

  2.保养维护手册在电脑界面显示,设定了保养维护时间,时间到了会有自动提醒

  功能。

  3.控制系统采用 PLC 控制(三菱或西门子)电器用施耐德,整体实现自动控制,

  一键启动,设备功率无极可调,操作简单,维护方便。

  来源:眉山金豆智能科技有限公司
